Вы когда-нибудь замечали масляные пятна на стоянке? Часто виноваты в этом сальники в авто. Это резиновые уплотнители вала, которые не дают маслу и смазке уходить из узла наружу. Они же защищают механизмы от пыли, грязи и воды. Без них не будет давления в системе и ресурс двигателя или коробки передач быстро уменьшится.
Стоит сальник обычно недорого, а вот работа по замене может обойтись в несколько раз дороже. Поэтому при покупке смотрите на маркировку, размеры, эластичность материала и кромки, а также какой производитель резинотехнических изделий потрудился над его изготовлением. Вроде бы мелочь, а экономит нервы и время.
Почему сальники в авто так называются
Раньше подтекания жидкостей в авто были почти нормой. По масляным пятнам на полу гаража определяли, какой узел просит больше всего внимания и ремонта.
Например, для Жигулей допускается подтекание сальника хвостовика. Ещё разрешается «запотевание» выпускного клапана редуктора.
Название «сальники» пошло от пропитки войлока обычным салом. Да, их когда-то буквально пропитывали салом.
Войлочные сальники простые и недолговечные
Что может делать войлок в технике
Войлочные или фетровые сальники — самые простые «детали» по их изготовлению. Они хорошо впитывают масло, эластичны и даже полируют вал. Коэффициент трения у них низкий, около 0,22 для сухого войлока по стали. Пропитанный маслом войлок даёт около 0,15.
Войлок ещё и работает как фильтр. Чтобы такой сальник держал лучше, кольцо делают толще по радиусу, чем по ширине. Проще говоря, от вала к корпусу оно должно быть больше, чем вдоль вала. Лучше брать цельные кольца, без разреза. Если кольцо всё же разрезное, стык выполняют со скосом под 30 градусов. Тогда в замке не появится зазор.
Ограничения и монтаж
Войлочные сальники работают при скорости до 5–8 м/с. Температура — не выше +90 градусов. Перед установкой кольца пропитывают разогретой смесью. Обычно это 85% смазки и 15% чешуйчатого графита.
Можно использовать просто масла и смазки. Для пропитки лучше брать более вязкий состав, чем в узле. Канавку для войлочного сальника делают трапециевидной с углом около 16 градусов. Вал тоже должен быть твёрдым и гладким, если поверхность мягкая или шероховатая, сальник износится быстрее.
Главный плюс войлока, его простота. Минусы, это низкая скорость, быстрый износ и обязательная пропитка. В современной технике такие уплотнения встречаются всё реже. Иногда ставят двойные сальники, но рост числа колец мало помогает, зато сопротивление вращению вала заметно растёт.
Резиновые сальники: основной вариант для авто
Скорости, температуры и материалы
Сегодня на автомобилях чаще всего стоят резиновые сальники из разной смеси. Они работают при окружных скоростях 7–15 м/с. Однокромочные версии выдерживают до 20 м/с. Температурный диапазон работы от −45 до +150 градусов.
Сальники из фторкаучука выдерживают нагревы до +300 градусов, когда обычные подшипники качения в авто обычно рассчитаны до +100 градусов. Автомобильные манжеты не армируют, а вулканизируют к стальной детали. При установке её запрессовывают в крышку или корпус детали.
Стальная пружина нужна для постоянного контакта. Она поджимает кромку даже при небольших биениях вала. Отверстие под сальник в корпусе тоже требует идеальной чистоты, если эти параметры не соблюсти, сальник может потечь почти сразу.
Масляная плёнка и защита от грязи
Резиновые уплотнения обычно работают без сухого трения. Между валом и кромкой остаётся тонкая плёнка смазки. При нагреве и росте скорости масло становится жиже. Когда плёнка истончается, трение и температура растут.
Если кромка прижата слишком сильно, эффект тот же будет. Причина, это несоответствие размеров или перетянутая пружина. Для каждого узла нужна своя оптимальная толщина плёнки. Идеальная — та, что образует мениск с внешней стороны уплотнения.
Мениск — это микроскопический изогнутый валик масла на границе с воздухом. Он держится за счёт поверхностного натяжения и работает как естественный барьер. При этом смазка остаётся внутри и наружу не течёт…
Износ вала обычно ускоряют абразивные частицы. Они попадают под манжету и работают как наждачная бумага. При замене сальника поверхность вала под кромкой лучше очистить и заполировать. На ведомом валу коробки или в редукторе заднего моста автомобиля ставят сальники с двумя кромками. Такая конструкция ловит утечки в одну сторону и пыль в другую.
Винтовые насечки: микронасос на кромке
На некоторых сальниках есть винтовые насечки. Они работают как крошечный насос. Когда вал вращается, масло в канавках движется вдоль них. Направление насечек задаёт, куда пойдёт масло — внутрь узла или наружу.
У основной кромки насечки делают так, чтобы излишки масла возвращались в корпус. У пыльника всё наоборот. Там насечки выгоняют масло наружу, что образует мениск, и пыль не проходит внутрь.

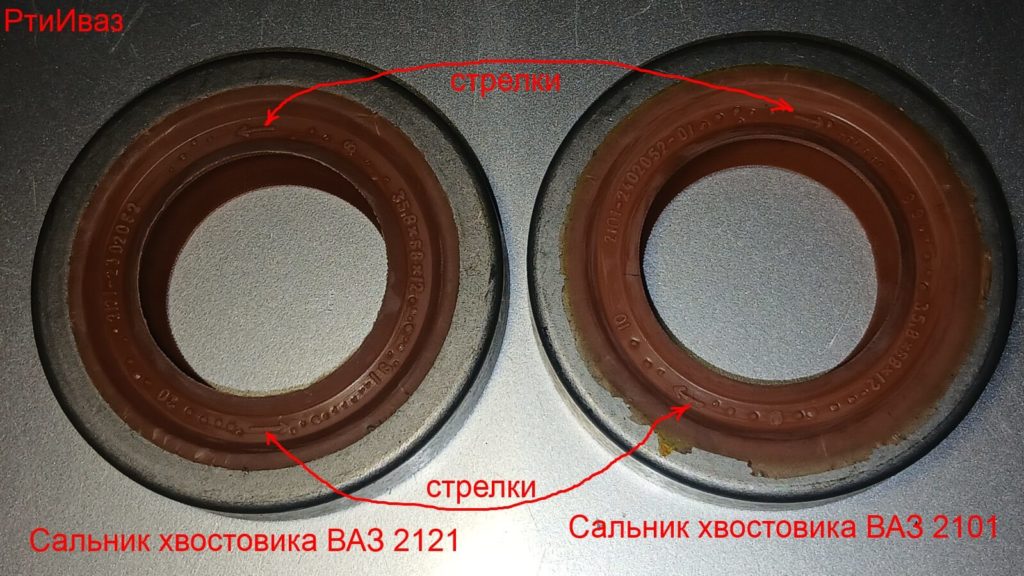

Если на сальнике есть стрелка (см. фото), она показывает нужное направление вращения вала.
Фото сальников хвостовика ВАЗ 2121–2302052 и ВАЗ 2101-240252-01 полурыжие от завода БРТ.
При обратном вращении насос начнёт работать в другую сторону. Тогда сальник не будет удерживать масло, а станет его выгонять. Поэтому при установке с насечками важно не перепутать сторону и стрелку.
Какие сальники изнашиваются быстрее
Нагрузка зависит от узла
Нагрузка на сальник зависит от того, что он удерживает и в каких условиях работает. Например, густую смазку ему держать легче, чем жидкое масло. Если масла или смазки больше нормы, давление на кромку растёт, а также нагрев снижает вязкость, и жидкость легче проходит через уплотнение. Но также подшипники могут нагнетать смазку прямо к сальнику, создавая избыток давления. К тому же если нет маслоотражающих шайб или каналов, сальник лишается дополнительной защиты и изнашивается ещё быстрее.
Скорость скольжения, оказывается тоже важная штука. Чем она выше, тем быстрее изнашивается кромка. Например, у полуосей и ступиц передних колёс автомобиля скорость невысокая, поэтому они ходят дольше. У редуктора нагрузка уже серьёзнее. А самые нагруженные, это сальники коленвала двигателя, особенно задние. Там и скорость скольжения максимальная, и их стоит смотреть и менять чаще.
Из-за этой разницы в нагрузке и допуски на износ разные. У нагруженных сальников кромка может стираться до пояска шириной не более 1 мм. Почему так мало? Потому что они работают в тяжёлых условиях, и даже небольшой износ быстро приводит к течи. У менее нагруженных сальников запас больше — там допускается поясок до 2 мм. Но если вы видите такой износ, это уже повод для замены.
Почему сальники в авто выходят из строя
Три частые причины
Первая причина — недостаточная или неправильная смазка. Без смазки сальник в автомобиле изнашивается быстрее и может выйти из строя. Вторая, это посторонние частицы такие, как пыль, грязь и металлические стружки повреждают уплотнительные элементы.
Третья причина, это перегрев. Если масло плохо циркулирует, материал сальника деформируется от сильного нагрева и срок его службы резко падает. Иногда виноват сам вал, где задиры или шероховатость убивают резиновую кромку. Поэтому при ремонте автомобилей проверяйте не только сальники, но и посадочное место.
Как подобрать и установить манжету
Подбор манжеты
Для подбора манжеты нужны размеры и тип уплотнения. Но этого мало, нужно ещё знать условия работы механизма. Разные материалы рассчитаны на разную среду, скорость и температуру. Если ошибиться, манжета потечёт или задубеет быстрее.
Установка манжеты
Правильная установка манжеты не менее важная работа. Перекос, грязь или повреждённая кромка сведут пользу к нулю. При установке обеспечьте выравнивание манжеты и герметичность посадки. Поверхности должны быть чистыми. Запрессовывайте аккуратно, без перекоса и проверяйте пружинку, чтобы не слетела, что иногда бывает при установке в автосервисе.
Однажды я столкнулся с таким случаем, установили передний сальник коленвала на легковую машину, а пружинка соскочила прямо в дороге либо при установке. В итоге моторное масло выгнало полностью на дорогу. Автосервису пришлось всё восстанавливать по гарантии.
Соблюдайте рекомендованные параметры посадки и температурный режим, но также не повредите рабочую кромку при установке. Если встречаете сальник при ремонте какого-либо узла, лучше заменить его сразу новым. Стоимость манжеты несравнима со стоимостью повторной разборки и сборки по гарантии.
Профилактика: что продлевает жизнь сальникам
Регулярный осмотр
Периодически проверяйте сальники на износ, трещины и утечки. Ранняя находка дефекта помогает избежать серьёзного ремонта при эксплуатации автомобиля. Контролируйте уровень и состояние смазки в узле. И помните, что грязное или старое масло убивает уплотнения быстрее чистого и свежего.
Качество и установка сальника
Выбирайте качественные сальники и материалы для замены. Они лучше держат герметичность и служат дольше обычного. Учитывайте условия эксплуатации автомобиля и среду. Неправильная установка тоже приводит к нежелательным потёкам. Поэтому доверяйте работу по замене опытным мастерам и делайте всё по инструкции.
Почему обслуживание и замена сальников экономит
Сальники в автомобиле отвечают за герметичность двигателя и трансмиссии. Они защищают внутренние механизмы от пыли, грязи и влаги. Регулярное обслуживание и замена сальников выявляет износ, трещины и утечки заранее. Новые сальники увеличивают срок службы двигателя, коробки передач и других узлов и деталей автомобиля. А также риск аварийных ситуаций снижается, и ремонт обходится дешевле.
P.S. Меня до сих пор удивляет, насколько важную роль играют эти маленькие детали. Образно говоря, деталь копеечная, а поломка из-за неё может встать в серьёзные расходы. Всегда следите за состоянием резиновых уплотнений, контролируйте смазку и не откладывайте замену.
